Welke patchkast diepte heb je eigenlijk nodig? Hoe groot de patchkast of serverkast moet zijn, is afhankelijk van de netwerkapparaten die je erin wilt plaatsen. In onze shop zijn de aangegeven maten de buitenmaten van de kasten. Hoeveel ruimte je aan de binnenkant hebt, laten we in dit artikel aan de hand van tekeningen zien.
Verschillende buitenmaten
Wandkasten en serverkasten kun je verschillende maten kopen. Een wandkast heeft een diepte van 450 of 600 mm. Een staande serverkast is 600, 800, 1000 of 1200 mm diep.
Welke patchkast diepte heb je nodig?
Om te bepalen welke kastdiepte je nodig hebt, meet je eerst de diepte van het meest diepe netwerkapparaat dat in de serverkast komt. Reken bij deze diepte nog zo'n 5 tot 10 centimeter. Deze ruimte moet je namelijk extra reserveren voor kabels en luchtcirculatie. Als je dit rekensommetje gemaakt hebt, weet je de diepte van de kast die je nodig hebt.
Aan de binnenkant in een wand- of serverkast zitten vier verticale stijlen, op elke hoek van de kast één. Hieraan bevestig je de netwerkapparaten. De bevestigings-stijlen kunnen in diepte worden versteld. Dit is handig als je bijvoorbeeld een zwaar apparaat niet alleen aan de voorzijde wilt bevestigen, maar ook aan de achterzijde. Ook kun je de afstand passend maken voor de telescoop rails van je server. Door de verticale stijlen dichtbij elkaar te plaatsen of juist verder uit elkaar, maak je de afstand precies passend.
Standaard 19 inch breed
Het montageframe van server- en wandkasten is standaard 19 inch, oftewel 48,26 cm. En omdat 19 inch een standaardbreedte van netwerkapparatuur is, passen jouw 19 inch apparaten dus altijd precies in een 19 inch serverkast.
Wandkasten
In onderstaande illustraties geven wij aan wat de maximale inbouwdiepte per kast is. Op de linker tekeningen zie je de bevestigings-stijlen met de standaard afstand. Op de rechter tekening zie je de maximale afstand tussen de stijlen en de totale binnenmaat. Klik op de button onder de tekening om de betreffende wandkast te bekijken in onze shop.

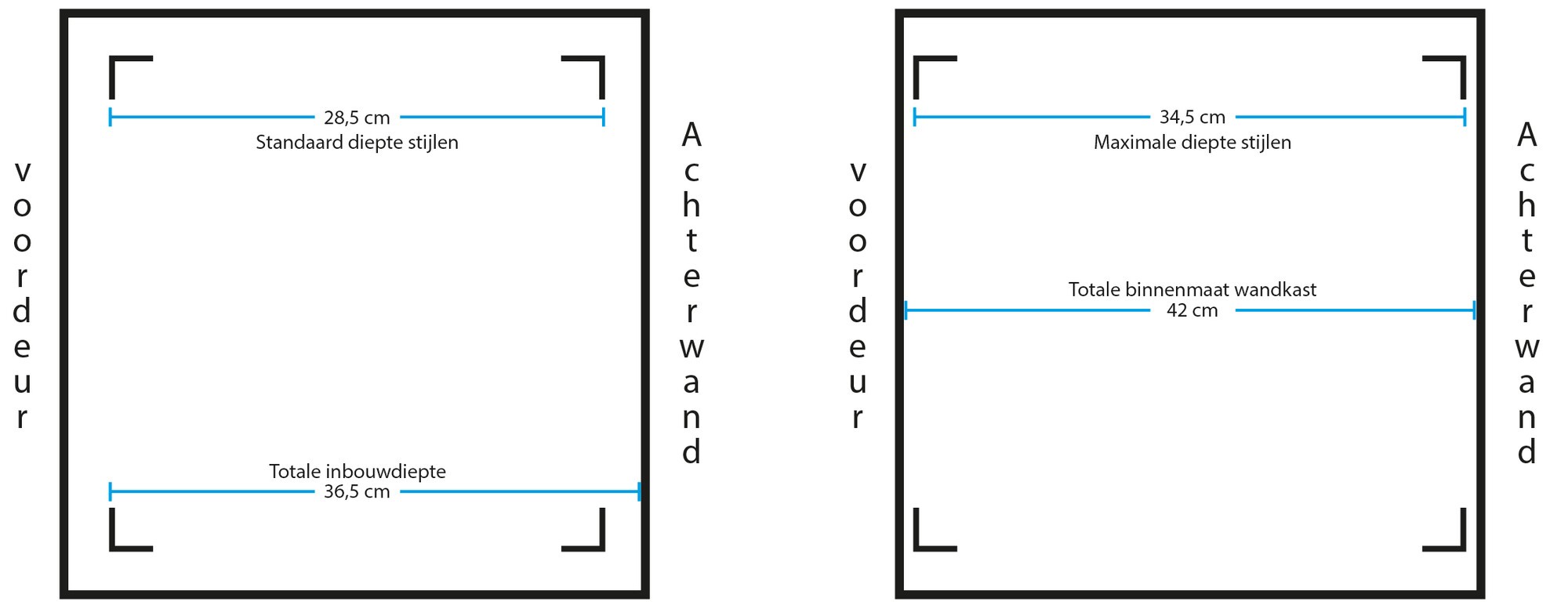

450mm diepe wandkast
![]() |

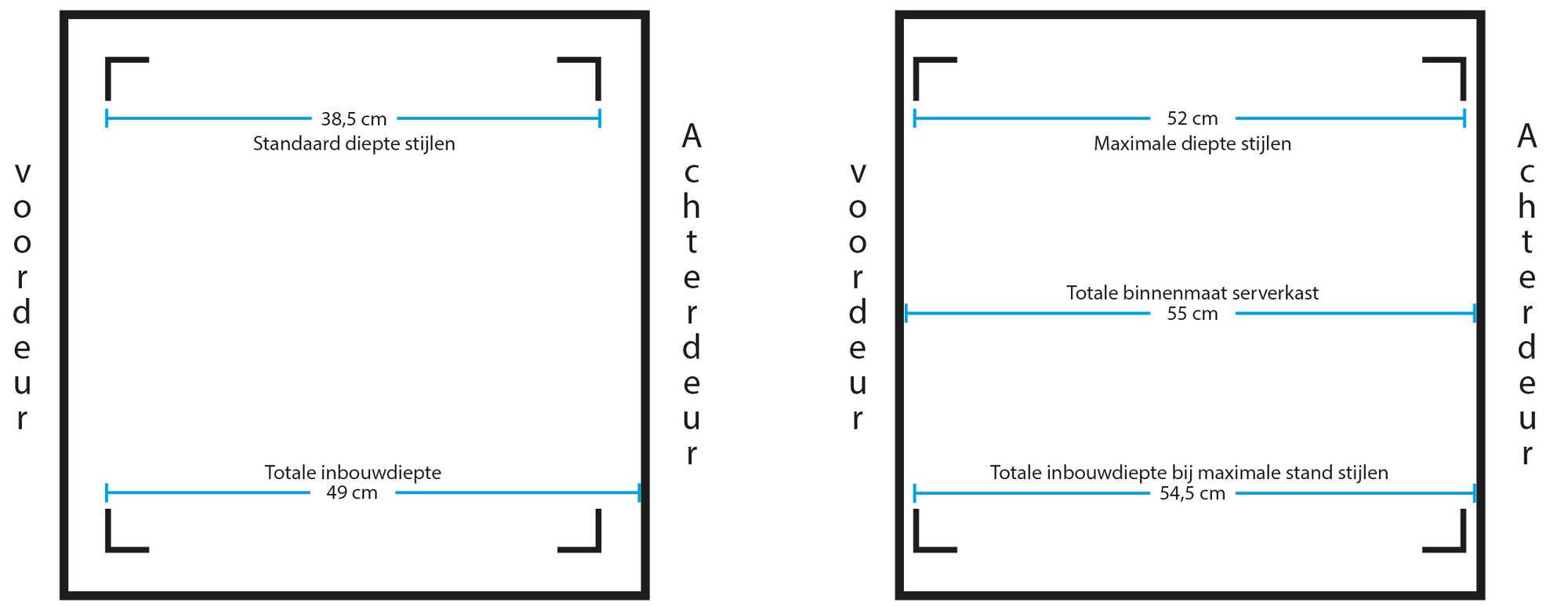

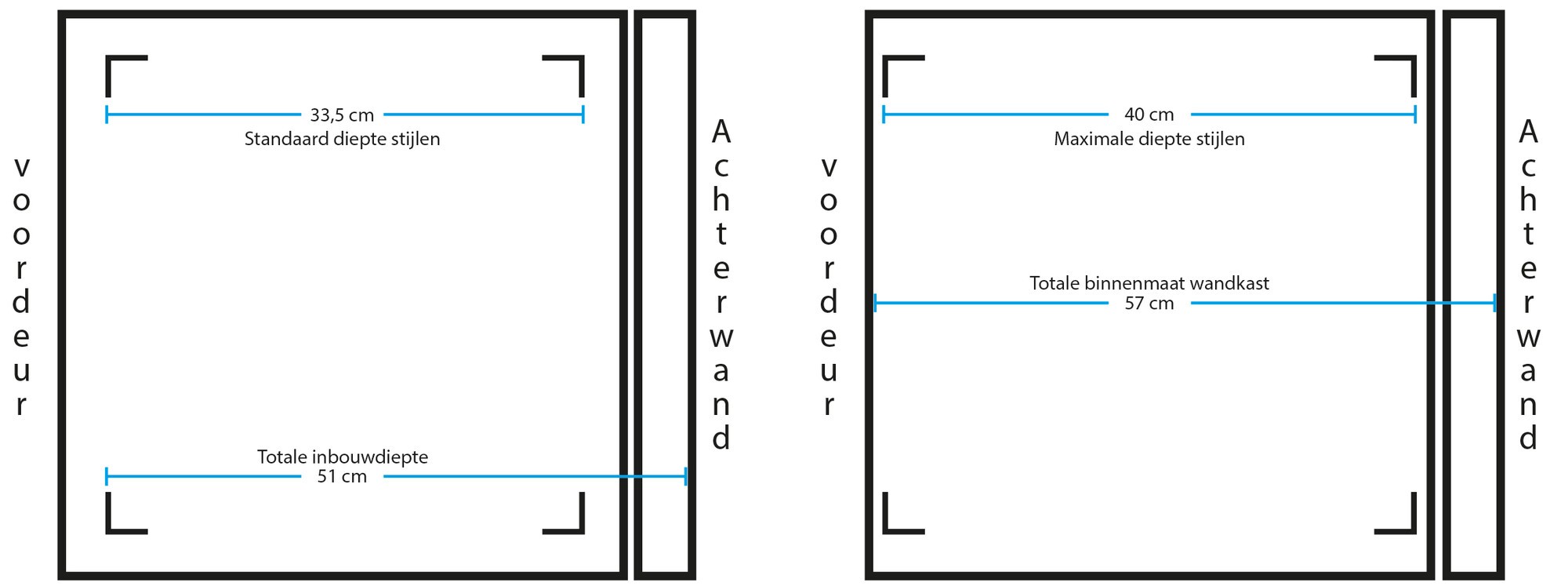

600mm diepe wandkast - kantelbaar
![]() |

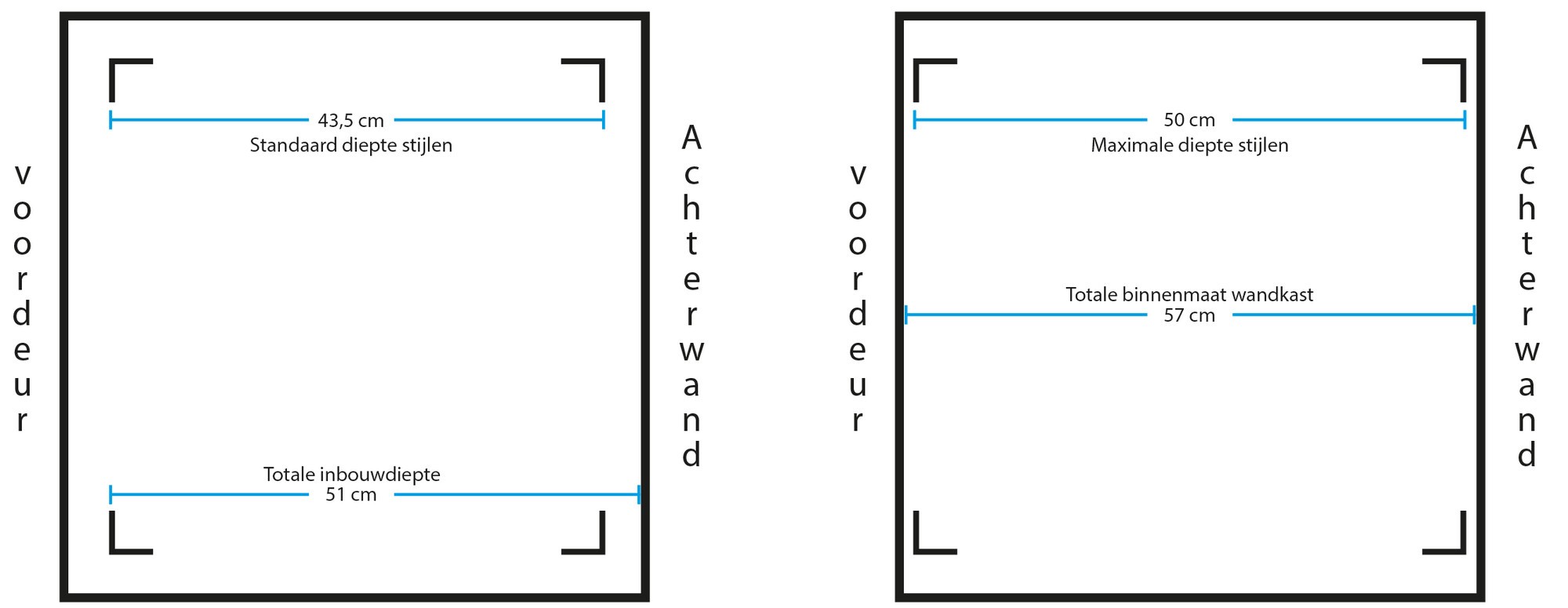

600mm diepe wandkast - volledige inbouwdiepte
![]() |
Ondiepe patchkast
Is een wandkast met een diepte van 450 of 600 mm te groot? En heb je een vlakke en ondiepe kast nodig? Kies dan een flatbox. Omdat de netwerkapparaten in deze 19 inch kast hangen, is het een ondiepe patchkast die - afhankelijk van de uitvoering - slechts 14 tot 25 cm van de wand af staat. Dat zijn 3U tot 8U. De inbouwdiepte van een flatbox met 5U, 6U en 8U is 570 mm.
Staande serverkasten
Staande serverkasten

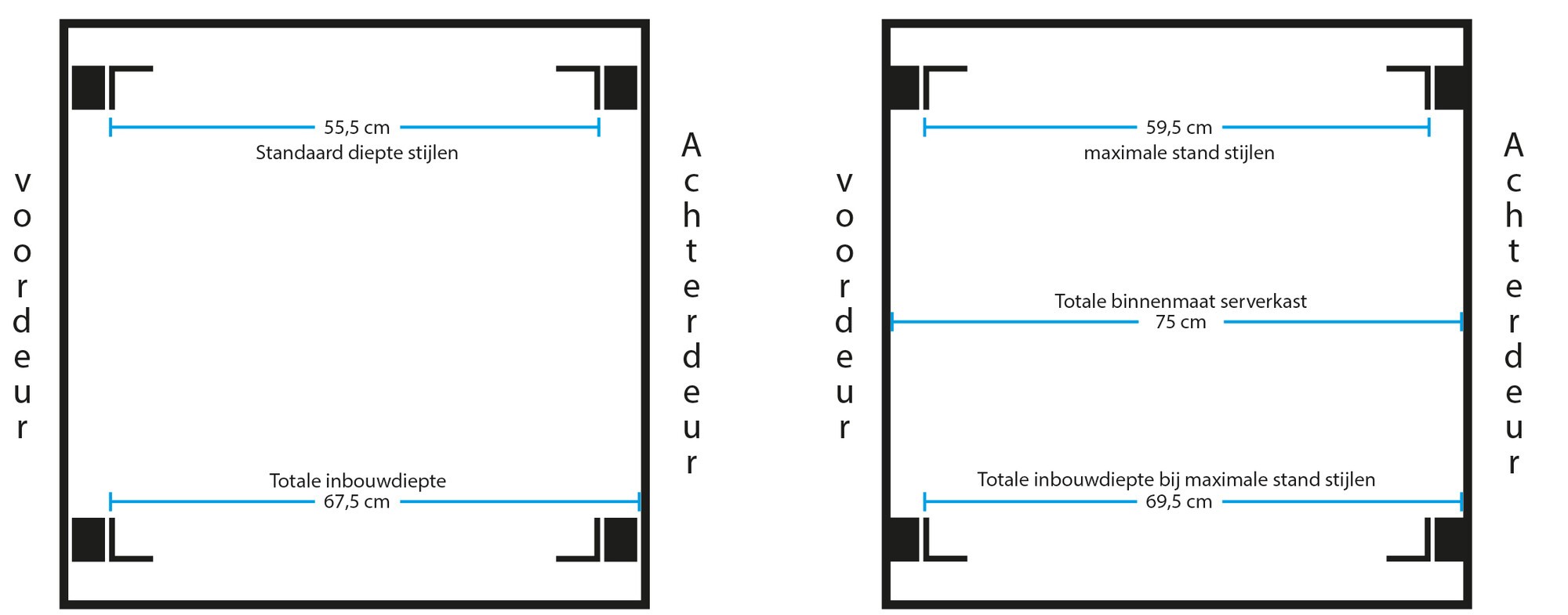

Staande serverkast 600 mm breed, 600 mm diep
![]() |
Staande serverkast 600 mm breed, 800 mm diep
![]() |

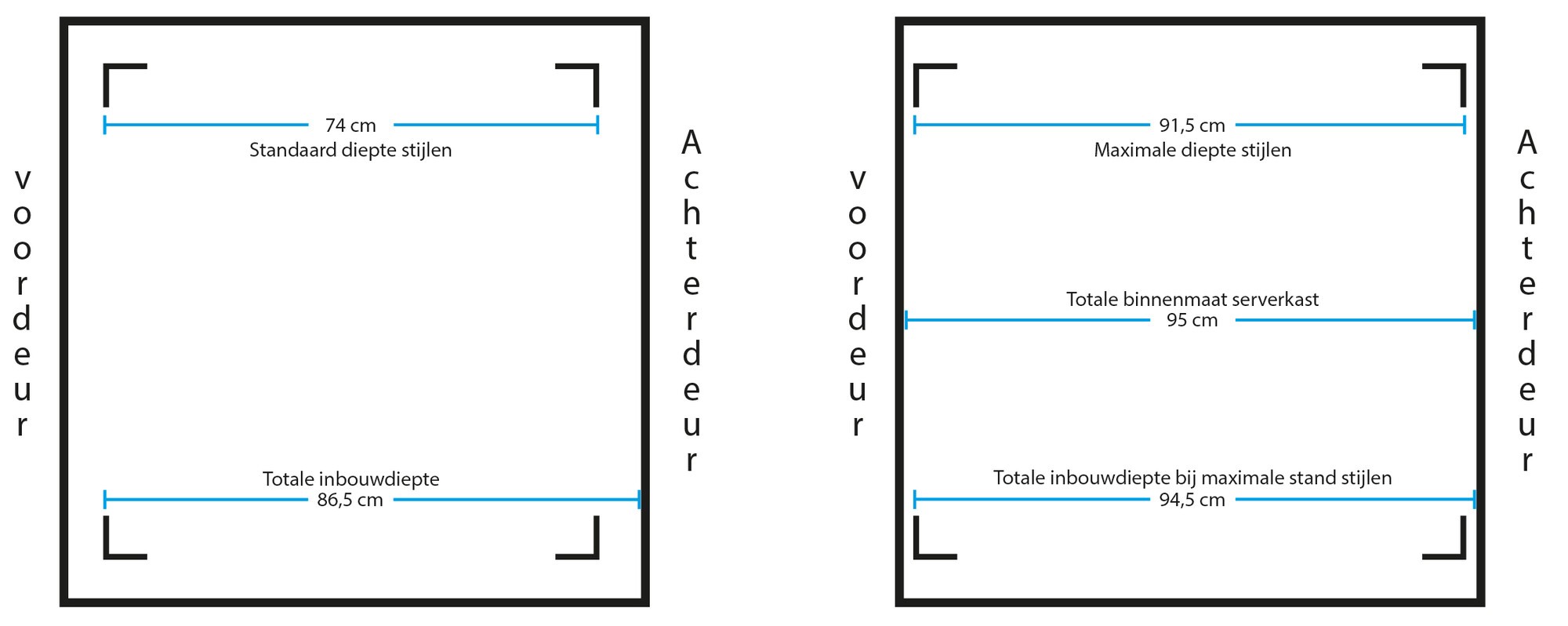

Staande serverkast 600 mm breed, 1000 mm diep
![]() |

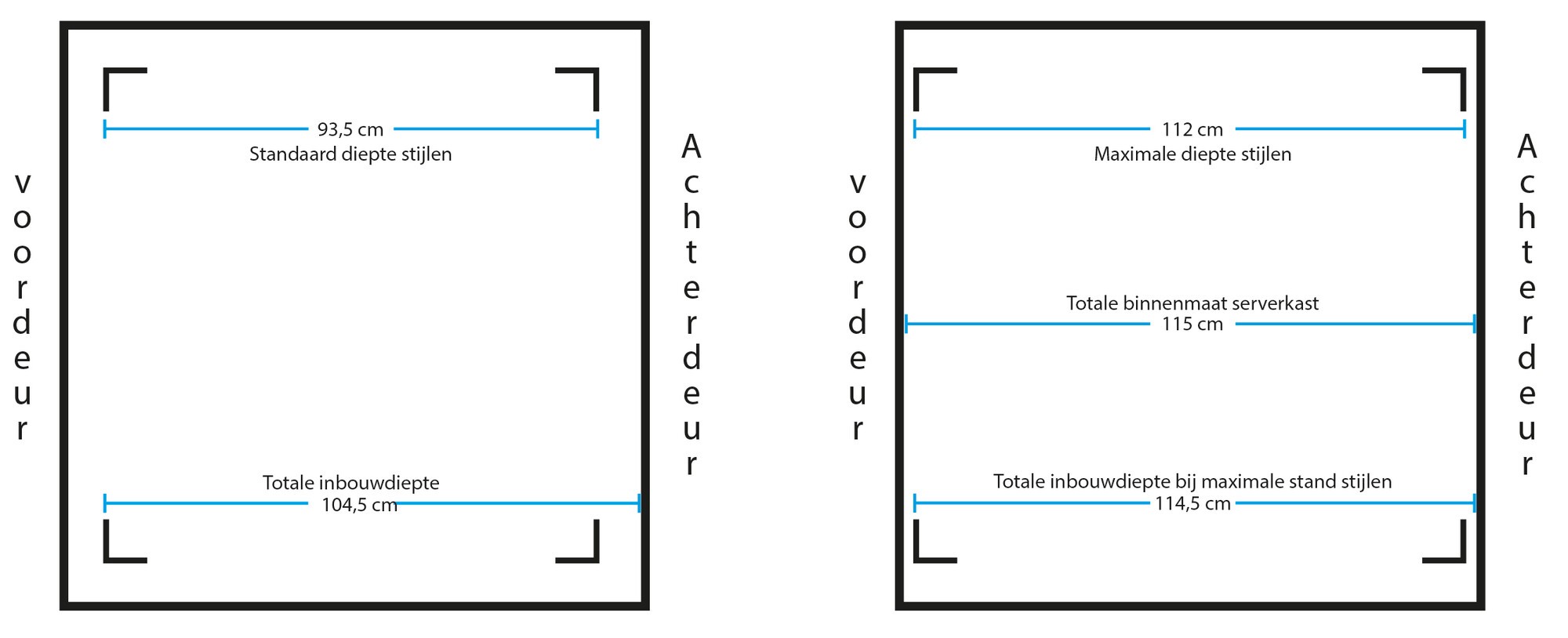

Staande serverkast 600 mm breed, 1200 mm diep
![]() |
Staande serverkast 800 mm breed, 800 mm diep
![]() |

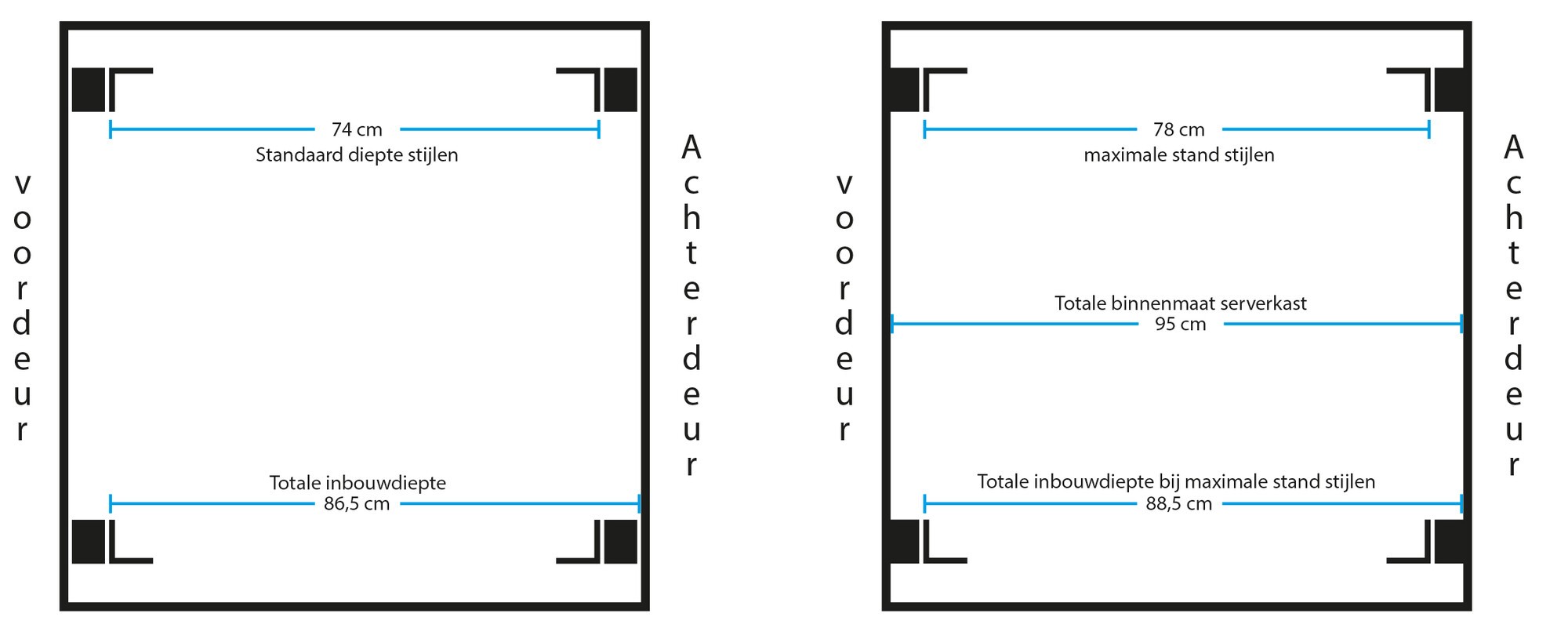

Staande serverkast 800 mm breed, 1000 mm diep
![]() |

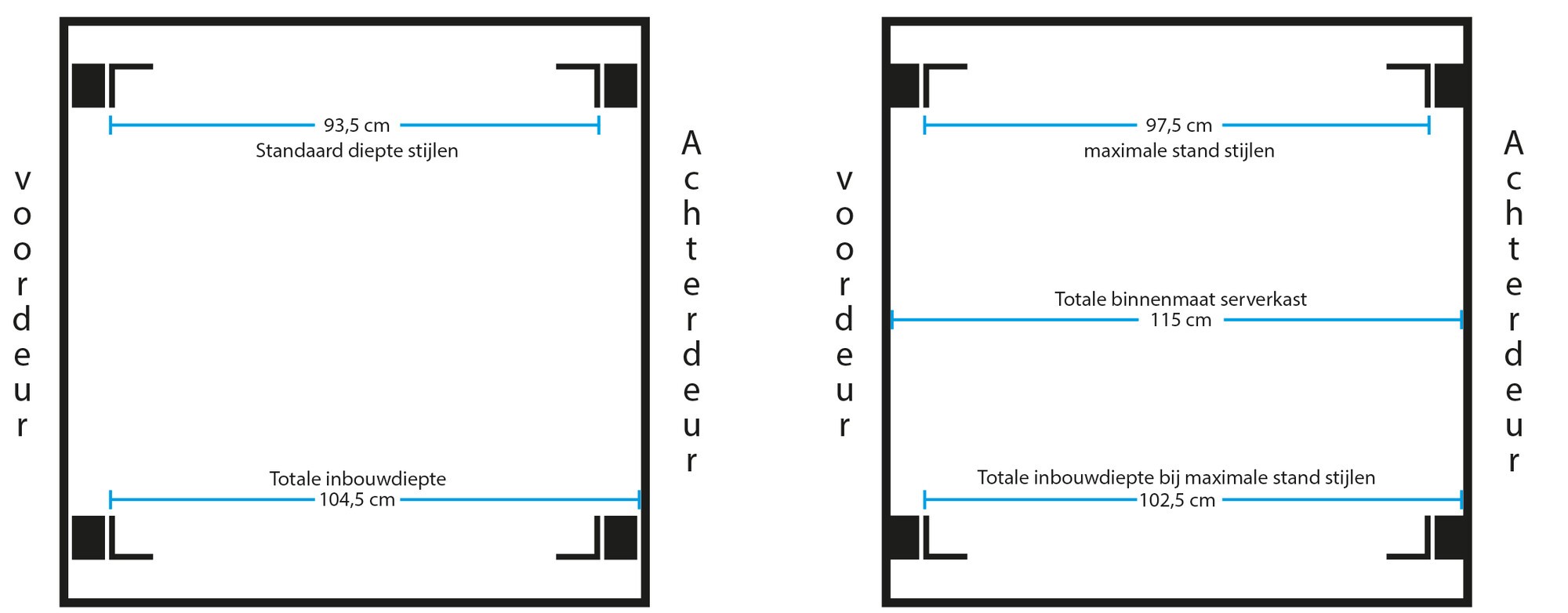

Staande serverkast 800 mm breed, 1200 mm diep
|
